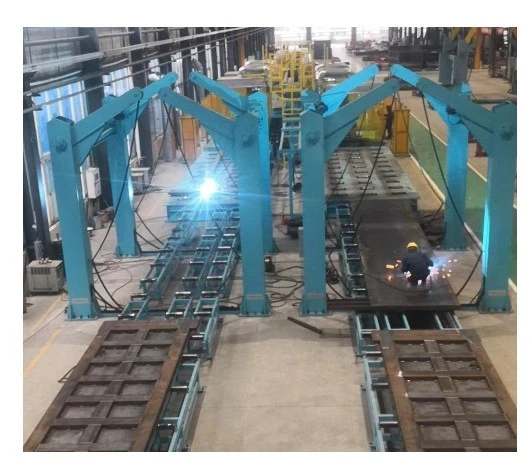

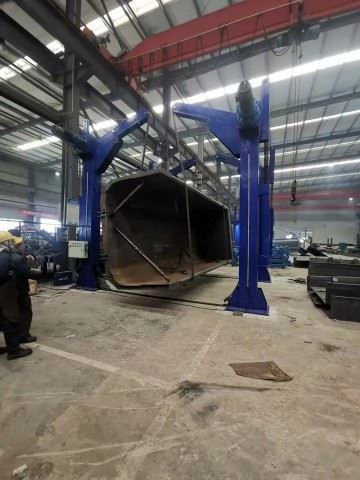

Longmen Style Press Fit Εξοπλισμός συγκόλλησης: Αρχές σχεδιασμού και μηχανισμοί εργασίας

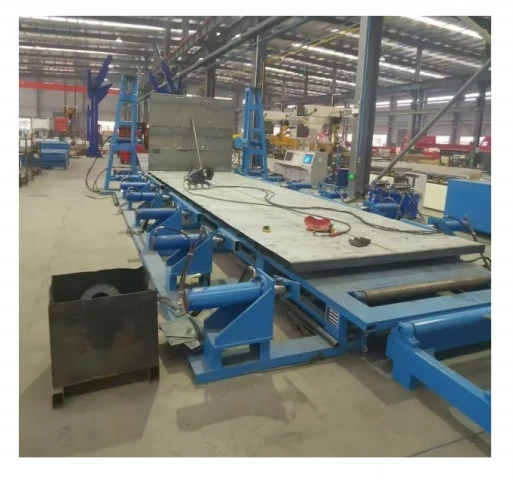

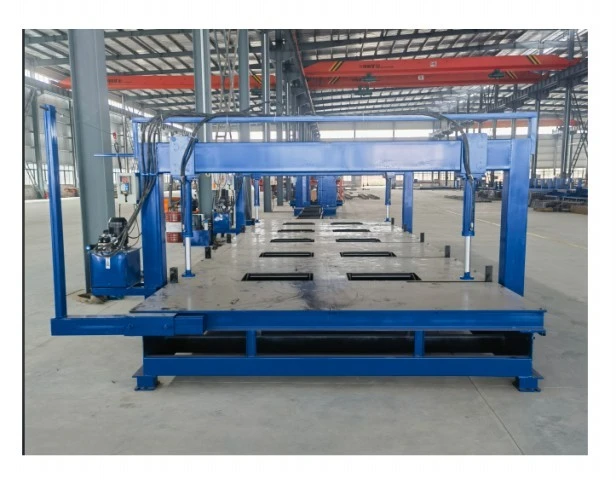

1: Αρχές σχεδιασμού πλατφόρμας

Τοποθετήστε το απαιτούμενο τεμάχιο εργασίας στο επίπεδο της πλατφόρμας, σπρώξτε το πλαίσιο του γερανού στην επιθυμητή θέση συμπίεσης, ρυθμίστε τον κινητό υδραυλικό κύλινδρο και εκτελέστε τη συγκόλληση συμπίεσης στο τεμάχιο εργασίας .

2: Λεπτομέρεια επεξεργασία της διαδικασίας εξοπλισμού

1

Μέθοδος ελέγχου κυλίνδρου λαδιού και πλευρικός μηχανισμός σύσφιξης:

Για την ευκολία των απαιτήσεων εργασίας, κάθε μεμονωμένος κύλινδρος λαδιού είναι εξοπλισμένος με ξεχωριστά ελεγχόμενη υδραυλική βαλβίδα για ανεξάρτητη λειτουργία . λειτουργία πλατφόρμας ισορροπίας τροχού .

2

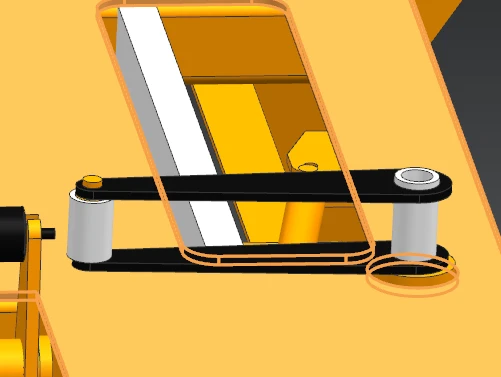

Ρύθμιση κομματιών:

Υιοθετώντας ένα αντίστροφο σχεδιασμό ενίσχυσης φορτίου .

3

Πάγκος εργασίας:

Για να εξασφαλιστεί η επιπεδότητα της πλατφόρμας, υιοθετείται μια δομή πλατφόρμας κατακερματισμού .

4

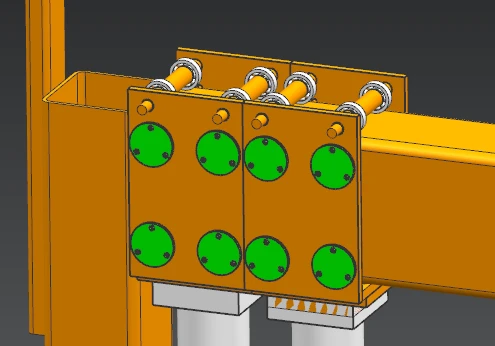

Συσκευή ολίσθησης:

Υιοθετώντας ένα μεγάλο σχεδιασμό τροχών φορτίου για να εξασφαλιστεί η μακροχρόνια ανθεκτικότητα .

5

Λειτουργία τοποθέτησης:

Δύο γειτονικές άκρες της πλατφόρμας είναι εξοπλισμένες με μπλοκ αναφοράς γωνίας 90 μοιρών και το εξωτερικό πλαίσιο του δευτερογενούς πλαισίου δεν απαιτεί χειροκίνητη μέτρηση, βελτιώνοντας περαιτέρω την αποτελεσματικότητα και την κανονικότητα των προϊόντων .

3: Τεχνικές παράμετροι εξοπλισμού

1

Μοντέλο εξοπλισμού: ph-lms11m/3,2m

2

Όνομα εξοπλισμού: πλατφόρμα συγκόλλησης συμπίεσης Longmen

3

Μέγεθος πάγκου εργασίας: 11000mm * 3200mm * 1700mm

5

Ονομαστική πίεση συστήματος: ≮ 16MPA

6

Εύρος ύψους τεμαχίου: μικρότερο ή ίσο με 200mm

7

Στοιχεία: υδραυλικός σταθμός, κύριο σώμα

8

Υδραυλικό μοντέλο λαδιού: L-HM -46

4: Παράμετροι διαμόρφωσης εξοπλισμού

1

Τύπος αντλίας λαδιού: 2 σύνολα αντλιών γραναζιών

2

Μετατόπιση αντλίας λαδιού: 14#

3

Μοντέλο κινητήρα και μάρκα: YB 2-100 l 2-4 rongcheng Αντοχή

4

Ισχύς κινητήρα: 2 σύνολα 3kW

5

Μοντέλο κατεύθυνσης βαλβίδας: zs -101 b

6

Λειτουργία ελέγχου δράσης: Χειροκίνητος έλεγχος, μονό κύλινδρος μεμονωμένος έλεγχος

7

Ποσότητα πλαισίων γερανού: 2 σύνολα που περιλαμβάνουν συνοδευτικά εξαρτήματα

8

Χαρακτηριστικά του πλαισίου Gantry: Η δύναμη ώθησης του χεριού μπορούν να κινηθούν κατά μήκος της διαδρομής

9

Αριθμός κυλίνδρων downforce και βαθμονόμησης: 4 σύνολα

10

Μοντέλο κυλίνδρου κατάρρευσης και βαθμονόμησης: HSG100 * 50 * 400

11

Αριθμός κυλίνδρων πλευρικής σύσφιξης: 4 σύνολα συμπεριλαμβανομένης της βάσης και της αναφοράς διαφράγματος

12

Μοντέλο κύλινδρου πλευρικής σύσφιξης: HSG63 * 35 * 800

13

Μοντέλο κυλίνδρου ανύψωσης κυλίνδρων: HSG50 * 50 * 350

14

Αριθμός ανελκυστήρων κυλίνδρων (σύνολα): 8 σύνολα, μηχανοκίνητα σωλήνες από χαλύβδινους χωρίς ελάττωμα+ρουλεμάν

15

Χαρακτηριστικά χρήσης του κυλίνδρου πετρελαίου: Η χειροκίνητη δύναμη ώθησης μετακινείται κατά μήκος της διαδρομής

16

Κύριο πλαίσιο: H-Beam 400 * 200 * 13

17

Δέσμη (mm): ορθογώνιος σωλήνας 300 * 200 * 8

18

Beam Support Walking (mm): ορθογώνιος σωλήνας 200 * 200 * 6

19

Longmen Walking Wheel: κατεργασμένα ενσωματωμένα ρουλεμάν, 4 σετ με διάμετρο 120mm

Επιπλέον, εξοπλισμένα με 4 σετ οδηγών ρουλεμάν

20

Κάθισμα κατώτερου κυλίνδρου πίεσης: 4 σύνολα/ομάδα ρουλεμάν τροχών, συνολικού ύψους 16 σετ

Οδηγός αεροπλάνου κυλίνδρου πετρελαίου 8 σύνολα/ομάδα, 4 ομάδες, συνολικά 32 σύνολα

21

Μοντέλο χάλυβα: Q235B

22

Πάχος πάχους πάγκου: 14mm

23

Διαφορά επίπεδης πλατφόρμας: λιγότερο από ή ίση με 3mm

24

Δομή εξοπλισμού: συγκόλληση πλαισίου

5: Ασφάλεια και προστασία

1

Δύο σύνολα βαλβίδων υπερχείλισης υδραυλικού συστήματος

6: Εύρος τροφοδοσίας

1

Προσαρμοσμένος

7: Περίοδος εγγύησης

1

Από την ημερομηνία παράδοσης, ολόκληρο το μηχάνημα έρχεται με δωρεάν εγγύηση ενός έτους. Παρέχοντας αμειβόμενες υπηρεσίες εκτός του πεδίου εφαρμογής των τριών εγγυήσεων .

8: τυχαία δεδομένα

1

Ένα αντίγραφο του εγχειριδίου μετά την πώληση

2

Μία λίστα παράδοσης

9: Άλλες οδηγίες

1

Αυτός ο εξοπλισμός εργαλείων αναπτύσσεται και κατασκευάζεται με βάση τις πραγματικές ανάγκες παραγωγής του εργοστασίου και τα πρότυπα ποιότητας και τα προσόντα ελέγχου των προϊόντων ανήκουν στην εσωτερική φύση ελέγχου της επιχείρησης . Επομένως, το τεχνικό σχέδιο του κατασκευαστή και οι τεχνικές απαιτήσεις του χρήστη θα επικρατούν .}}}
